什么是工控機主板

　　工控主板是應用于工業場合的主板，被工業電腦所采用，根據需求可以適應寬溫環境，可以適應惡劣環境，可以長時間高負荷工作等。

　　根據工控主板的結構和尺寸可以分成：全長卡，半長卡，5.25寸，3.5寸，PC104架構等。

　　按選用芯片系列分：386，486，586，PIII，P4，ATOM,等。按芯片類型分：X86架構，MIPS架構，ARM架構等。還有一些根據客戶需求定制的部分。

　　工控主板的典型環境，如下：

　　工作溫度：范圍可達-40度~85度;

　　工作濕度：范圍可達非凝露0~95%;

　　環境粉塵：金屬粉塵，普通粉塵;

　　電磁輻射：強電磁干擾環境，自身輻射控制;

　　長時間工作：一般壽命期內永久開機

　　工控機是可以作為家用電腦使用，一般情況下沒有問題。但作游戲機就不太合適。工控機主板主要是以穩定為主，24小時常年開機，內存不是普通的，穩定性很好，出錯率幾乎為零。但是配件很貴，性能不是很快。

　　什么是嵌入式主板

　　嵌入式工控機是一套與工控工作臺集成在一起的單片機控制系統。配備了合適尺寸的液晶顯示屏以顯示工作菜單，可接入標準鍵盤，顯示內容包括文字、流水號、日期和圖形，可通過RS232串行口或USB接口與PC機和其它設備連接;CF卡接口可以接入8M-2G的CF卡。NANDFlash用作穩定存儲;有JTAG接口用于調試;另有三個面板按鍵(確認鍵、下移鍵、返回鍵)以及一個急停鍵單獨控制操作;支持多國語言菜單等。由于采用較高性能的處理器及相關外圍硬件設備，該系統數據通信協議更加可靠、合理、易于擴展;人機交互操作更加友好、方便;系統集成度更高、體積更小。該系統既可作為嵌入式電腦系統獨立工作。也可作為從屬功能設備由PC機進行控制，以完成更復雜的工作。該系統有三種工作模式:獨立工作模式、聯機工作模式和維護工作模式。

　　在工業一體機項目中，經常會遇到工件需做往返運動或需精確定位等場合，這些項目采用步進電機控制簡單易行。因此內含步進電機的嵌入式工控一體化工業控制機應用廣泛，可用作氣動加工、激光加工、自動焊接等設備的控制系統。例如能在各種金屬或非金屬物體上打出文字圖形的機電一體化設備-打標機，應用該系統可較大幅度地提高打標的速度和精度;又如激光加工機床，它通過控制激光束和工件之間的相對位置來切割、打孔和熱處理各種零器件，采用該系統能充分發揮ARM處理器的性能?？商岣呔鹊耐瑫r(shí)降低生產成本，是新式機床設計和老式機床改造的一條有效途徑。

　　常見的嵌入式主板有哪些

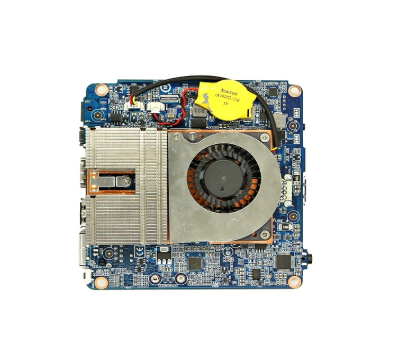

　　常見的3.5寸板、PC104板、MINI-ITX、PICO-ITX、NANO-ITX、ETX等都屬于嵌入式主板的板型。

　　通常在工業主板上面會帶有:VGA接口(有的嵌入式主板會帶DVI、HMD、LVDS/TTL等工控機顯示接口，LVDS/TTL用來接LCD顯示屏;945芯片組以上的主板還可以支持異步雙顯)、USB接口(低端主板一般只能接存儲使用U盤，主要看系統里面有沒有帶USB設配的驅動)、鍵盤/鼠標，并口、串口(一般帶有多個串口，很多設備還都是通過串口做控制、通信的)IDE接口(高端主板一般帶有SATA接口)、網口、GPIO口等等，通常還會帶有一個功能擴展接口如:PC104、PCI104、MINI-PCI等類似的擴展接口，存儲擴展接口如:CF卡接口(低端主板還會帶有DOC接口)。

　　3.5"嵌入式主板系列體積僅相當于3寸硬盤大小。(有板載CPU的低端主板，也有非板載的;主板一般都是可以支持Windows系統的，所以性能一般來講比PC104主板要高，常見的PC104主板一般都是上DOS的;有的主板上面不僅貼CPU除此還會板載內存，128/256的都有，確實是ALL-IN-ONE。)

　　PC104主板(主板一般都會板載CPU、板載內存條、板載電子盤)很常見，有兩種規格:X86和ARM?；赬86的PC104主板很多產家再做，基本上都是低端上DOS系統的，不過也有例外，有產家可以上到PM1GHZ以上，當然價格也超級貴了。PC104嵌入式主板跟其他主板一般，都是嵌入到設備里面做控制使用的，所以很多行業都可以使用。比如醫院里面使用的監護儀、血液分析儀等等醫療設備，還有機車控制上面。所以不僅僅用于軍工行業。

　　工控機主板與嵌入式主板的區別是什么

　　首先工控主板和普通的PC板最大的區別在于工控主板的PCI槽較多，也有部分是ISA槽的，PC板一般都沒有。一般工控主板是不插顯卡的，PC主板上就有PCI-E的顯卡槽其他CPU都差不多，除了嵌入式的工控主板用的是靈動的CPU。

　　功能方面：工控主板是特定需求，特定功能，工業主板通過特殊設計，在遇到死機等異常情況，可以實現看門狗自動重新啟動、防浪涌沖擊等功能，全力的保證系統在惡劣環境的高穩定性的要求。而普通主板是大眾需求，多鐘功能;

　　穩定性方面：工控強調的是超穩定，無故障;普通主板則是功能夠炫，性能夠酷，能長時間頂多久?那是看運氣;

　　散熱方案：工控主板講究散熱效率，普通主板側重于外觀些;

　　以上就是小編今天分享的工控機主板與嵌入式主板的區別了，希望對大家有所幫助，想了解更多工控主板的相關資訊可繼續關注本站!
